Themenreihe SMD-Schablonen: Was sind SMD-Schablonen?

Schablonen sind in der modernen Bestückung von Leiterplatten nützliche und zum Teil sogar unverzichtbare Hilfsmittel für den perfekten Auftrag von Lötpaste.

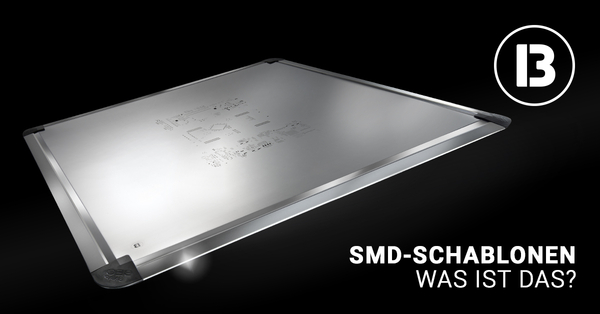

SMD-Schablonen

SMD-Schablonen sind dünne Metallfolien, deren Öffnungen das Layout von Komponenten auf einer Leiterplatte widerspiegeln. Diese Öffnungen werden im Vorfeld und nach Abstimmung mit dem Kunden durch uns optimiert.

Die Lotpaste wird im Schablonendruck auf die Pads der Leiterplatte gedruckt. Dafür wird die SMD-Schablone genau auf der Leiterplatte aufgelegt und ausgerichtet. Nach dem Rakelvorgang und dem definierten Trennen der SMD-Schablone, bleiben die Pastendepots auf den Pads der Leiterplatte zurück.

Die Platine ist nun bereit für die SMD-Bestückung.

SMD-Schablonen eignen sich daher perfekt zum Auftragen von Lötpaste auf gezielten Stellen der blanken (z.B. verzinnten, vergoldeten, usw.) Leiterplatte, um eine vollständige elektrische Verbindung der Lötstellen zwischen Pads und Komponenten sicherzustellen.

In unserer weiterführenden Themenreihe erfahren Sie mehr über die unterschiedlichen Arten von SMD Schablonen.
