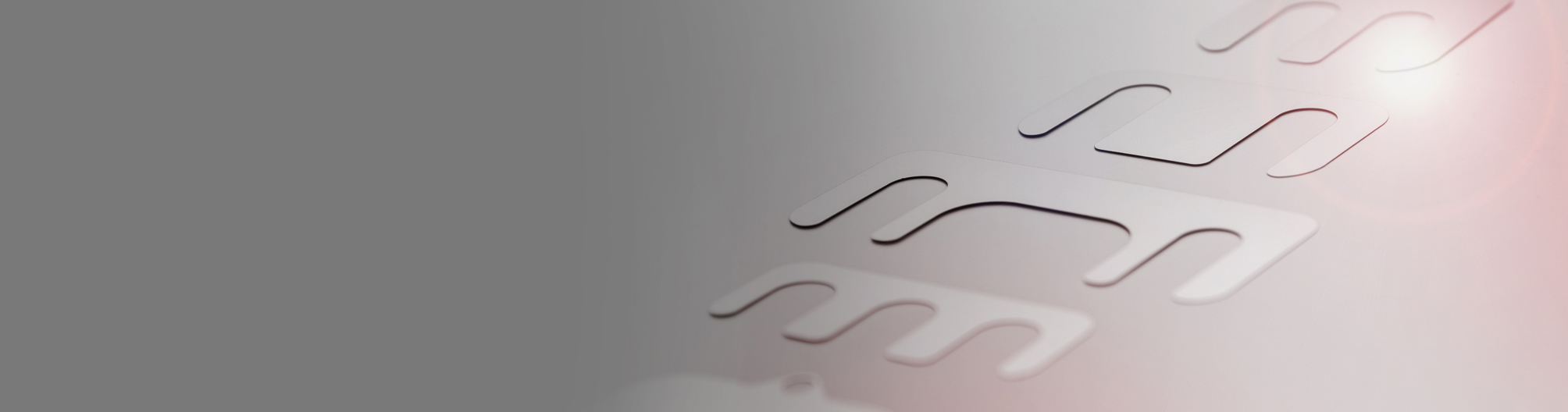

Laserfeinschneidteile von BECKTRONIC

Präzise Laserteile ganz nach Ihren Wünschen

Mit unseren Laserfeinschneidteilen erhalten Sie hochpräzise Edelstahlzuschnitte in Größen von nur wenigen Millimetern bis zu einer max. Größe von 162 x 59 cm und dies ab Stückzahl eins. Laserteile aus magnetischem oder nicht-magnetischem Edelstahl, Fine Grain, Weißblech, Nickel sind möglich. Edelstahlbleche in Stärken von 30 µm bis 600 µm sind ab Lager verfügbar.



Dank der Feinabstimmung unserer Laseranlagen, bieten diese höchste Genauigkeit. Durch eine Positionsgenauigkeit von +/- 3 µm und eine Schneidgrößentoleranz von +/- 5 µm ist höchste Präzision stets gegeben. Auch komplexe Konturen und individuelle Ausschnitte der Formteile können grat- und verzugsfrei geschnitten werden.

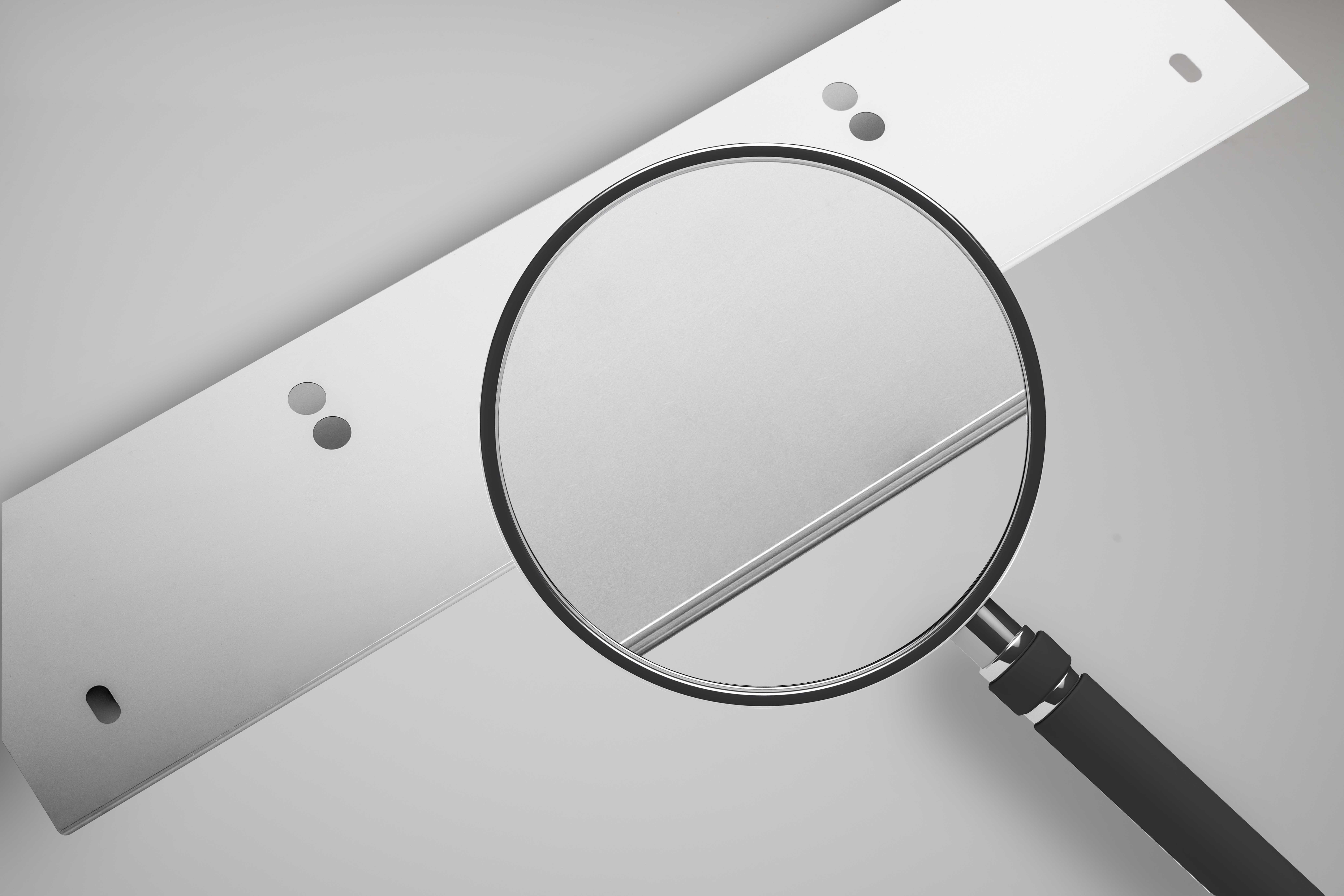

Klemmbleche

Klemmbleche fertigen wir präzise nach Zeichnung oder Datensatz. Spezifische Ausführungen dieser Laserteile können Lochaufnahmen und Aussparungen aufweisen, gestuft sein und beschriftet werden.

Diese Laserteile sind die Basis für eine Befestigung bzw. Führung der Leiterplatte im Lotpastendrucker. Diese stellen den Anschlag der Leiterkarte in der Z-Achse dar. Sie sind Druckertypen abhängig und haben in der Regel eine Dicke von 100µm bzw. 200µm.





Anwendung:

Klemmbleche eignet sich perfekt als Befestigung der Leiterplatte im Lotpastendrucker. Auch abgestufte Ausführungen dieser Formteile, die eine stabilisierende Wirkung haben, kommen zum Einsatz.

Ergänzend gibt es Kombi-Lösungen, die neben der Fixierung in der Z-Achse auch eine Seitenklemmung zulassen und einen randnahen Druck ermöglichen.




jetzt anfragen

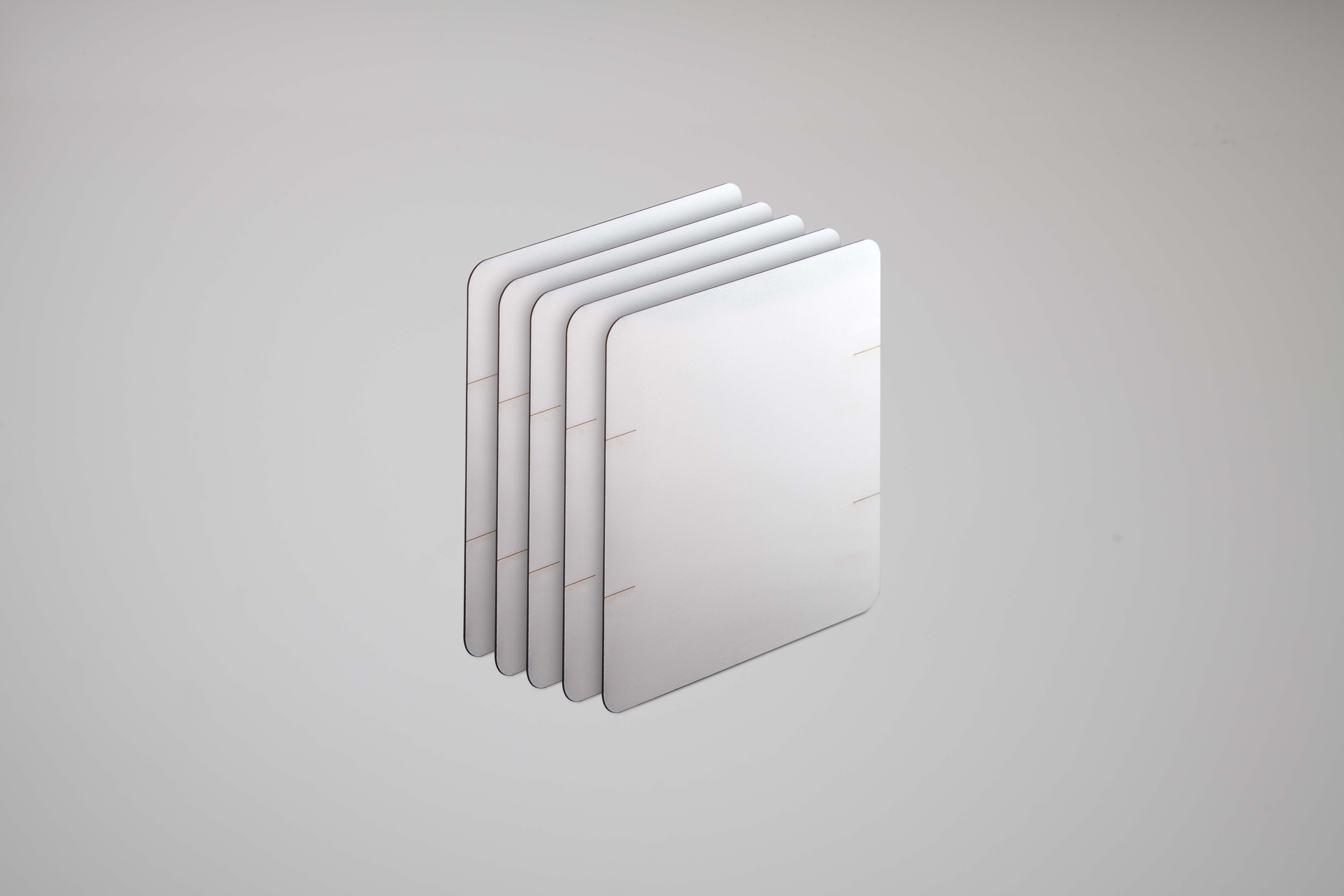

Shims Bleche

Mit Shims Blechen können Fertigungstoleranzen in der Produktion und bei Maschinen ausgeglichen werden. Sie werden auch Ausgleichs-, Pass- oder Distanzscheibe genannt. Ihre Funktion ist vergleichbar mit einer klassischen Unterlegscheibe.

Diese Laserteile kommen häufig zum Einsatz, da sie nicht nur kostengünstig, sondern auch schnell und präzise Toleranzen ausgleichen.






Anwendung:

Shims Bleche finden ihren Einsatz im Maschinenbau, in der Automobilindustrie oder im Vorrichtungsbau. Sie dienen einem Distanzausgleich z. B. bei horizontalen Baugruppen oder als Passplatte an Maschinen- oder Vorrichtungsfüßen.









jetzt anfragen

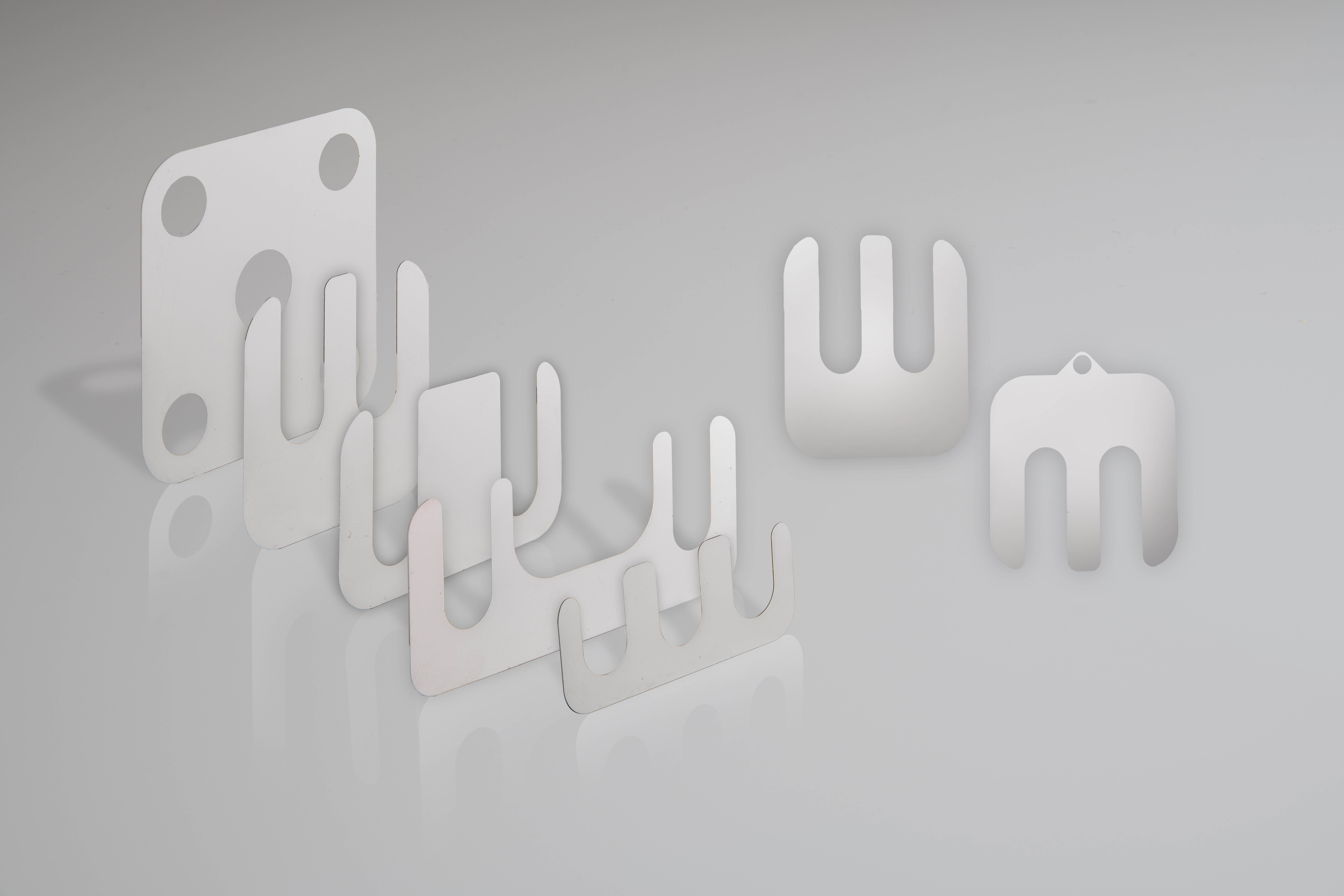

Formteile

Formteil ist der Überbegriff lasergeschnittener Teile, die neben der Klemmung, dem Distanzhalten und dem Niveauausgleich in vielen weiteren Anwendungsgebieten zum Einsatz kommen.

Alle Formteile fertigen wir kunden-spezifisch. Das Aufbringen einer Beschriftung, entweder graviert oder als sogenannte Cutting Schrift kann parallel zur Fertigung realisiert werden. Die Teile werden platzsparend auf den für die Fertigung genutzten Blechen platziert und wahlweise angebunden oder vereinzelt geliefert.


Anwendung:

Formteile können in ganz unterschiedlichen Bereich Anwendung finden. Sie werden bei optischen Anwendungen (z. B. Gobos, Filterscheiben und Blendenschirme), in der Wassertechnik (z.B. Siebe und Strahlbrecher) und in der Sensorik (z. B. Distanzscheiben zur Kalibrierung) genutzt. Je nach Einsatzgebiet und Aufgabenstellung setzen wir Ihre Vorgaben schnell und in gleichbleibend hoher Qualität um.




jetzt anfragen





Laserfeinschneiden - (k)eine große Sache

Kleine Laserteile in gewohnter BECKTRONIC-Qualität

Wie bei all unseren Produkten können Sie sich auch bei unseren Laserfeinschneidteilen auf höchste Qualität verlassen. Unsere Experten im Bereich Laserfeinschneiden beraten Sie zu Konturen, Stegen, dem Layout und eventuell notwendigen Anbindungen. So garantieren wir die besten Ergebnisse für Ihr Formteil.



Kleine Formteile - große Wirkung

Wir bieten Laserteile wie Klemm- und Shims Bleche sowie Formteile aus Edelstahl- und Nickelblechen an. Die Materialstärke dieser Formteile kann hierbei von 0,03 mm bis 0,6 mm variieren. Die maximale Größe dieser Edelstahl Laserzuschnitte ist 1620 mm x 590 mm.


Das Laserfeinschneiden

Das Laserschneiden fällt unter den Bereich der thermischen Trennverfahren. In dem Laserstrahl unserer Laserschneidanlagen wird Licht gebündelt. Sobald dieser Strahl auf ein Material trifft, wird es so stark erhitzt, dass es an dieser Stelle verflüssigt wird und das Schneidgas die Schmelze aus dem Blech austreibt.

Da der Laserstrahl prinzipiell aus einer großen Anzahl Einzellichtpunkte besteht, bestimmen unter anderem der Vorschub und die Geschwindigkeit die Schnittkantenqualität. Je langsamer diese ist, desto feiner ist die Oberflächenausführung der Schneidkante. Unterstützend werden verschiedene Prozessgase eingesetzt, die den Vorgang qualitativ beeinflussen.

Auch beim Laserfeinschneiden erfolgt eine Trennung des Materials mittels Lasertechnik. Dies geschieht entweder durch Schmelzschneiden oder Verdampfen des Materials entlang der Schnittkontur. Mit diesen präzisen Trennverfahren können wir auch sehr filigrane Designs, kleine Schnittfugen und Mikrostege herstellen und ein Mikromillimeter genaues Ergebnis (+/- 3µm) realisieren.




FAQ

Sie haben noch weitere Fragen?

Hier haben wir die wichtigsten Informationen über Laserfeinschneiden zusammengefasst.

Was ist Laserfeinschneiden?

Laserfeinschneiden bezeichnet das präzise Durchtrennen von Werkstoffen von 0,001 bis 1,0 mm Dicke mittels eines gepulsten Laserstrahls generierter thermischer Energie. Durch den kontinuierlichen Laserstrahl werden die Materialien in akkuraten und absolut maßhaltig nach Vorgabe geschnitten.



Wie funktioniert Laserfeinschneiden?

Als thermisches Trennverfahren schneidet das Laserfeinschneiden mithilfe eines gebündelten Lichtstrahls. Wenn dieser Laserstrahl auf das Material trifft, wird Material abgetragen und somit separiert. Beim Laserfeinschneiden können sehr präzise Schnittkanten erzielt werden. Das Verfahren eignet sich für filigrane als auch komplexe Konturen.



Was sind Vorteile des Laserfeinschneidens?

Entscheiden Sie sich für Laserfeinschneidteile von BECKTRONIC und profitieren Sie von zahlreichen Vorteilen:

  • Gewohnte BECKTRONIC-Qualität

  • Wirtschaftliche Fertigung bereits ab Stückzahl eins

  • Eine nahezu gratfreie Schneidkante

  • Optimale Materialausnutzung

  • Schnelle Rüstzeiten

  • Kurze Lieferzeiten



Ist eine Nachbearbeitung der Laserteile möglich?

BECKTRONIC bietet unterschiedliche Möglichkeiten Ihre Formteile zu veredeln. Werden die Laserfeinschneidteile angebunden gefertigt, ist sowohl ein ein- und beidseitiges Bürsten der Teile möglich. Auch eine elektrogalvanische Nachbehandlung, die BECchem ist umsetzbar.

Während das mechanische Bürsten feinsten Schneidgrat auf der Laseraustrittsseite entfernt, sorgt BECchem dafür, optische Vorgaben zu realisieren.



Ist bei Laserfeinschneidteilen eine Expresslieferung möglich?

Unser Laserpark ermöglicht schnelle Reaktionszeiten und Durchlaufzeiten. Die Standardlieferzeiten liegen bei ein bis zwei Tagen. Eine Expresslieferung für Einzelstücke oder bei kleineren Liefermengen ist jederzeit umsetzbar. Wenn bis 15.00 Uhr die technische Klärung erfolgt ist und uns Ihr Auftrag vorliegt, dann fertigen und versenden wir Ihre Formteile noch am selben Tag.



Welche Datenformate benötigen wir für die Erstellung Ihres Formteils?

Um Ihre Wünsche für Ihre Formteile perfekt umsetzen zu können, benötigen wir Ihr Projekt in einem der folgenden Dateiformate:

  • Gerber

  • Extended Gerber

  • HPGL

  • Barco-DPF

  • AutoCad-DXF

  • IPC-D350

  • Eagle(*brd)

  • Target

  • ODB++



Sie haben weitere Fragen zu den Produkten von BECKTRONIC? Dann schauen Sie bei unserem FAQ-Bereich vorbei.



Ihre Zufriedenheit steht an erster Stelle

Wir bieten Ihnen eine fachkundige und unabhängige Beratung. Bei jedem Laserteil garantieren wir Ihnen eine gleichbleibende BECKTRONIC-Qualität.

Senden Sie uns Ihre Anfrage mit Daten oder Zeichnung. Wir kümmern uns umgehend um die hochqualitative und zügige Fertigung Ihrer Laserfeinschneidteile.
